螺旋輸送機是水泥企業常用的設備，旋轉葉片容易磨損，需要經常更換。更換旋轉葉片時，首先需要計算下料展開圖。一般來說，不方便采取現有的計算方法和公式。本文提出了一種不參考公式的計算方法，這種方法只需要初等數學的基礎，通過求解方程就容易掌握。怎樣對螺旋輸送機的故障進行檢查與維護?

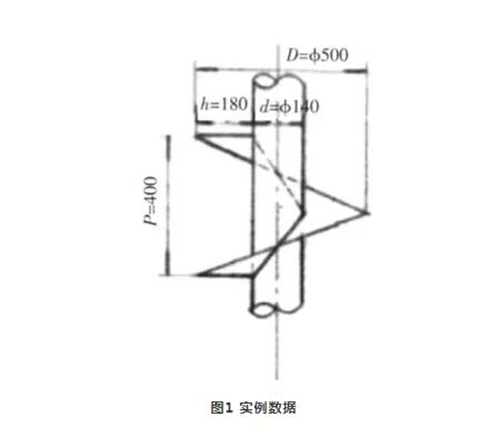

螺旋外徑D=ф500mm

螺旋內徑d=ф140mm

葉片高度h=180mm

螺旋節距P=400mm

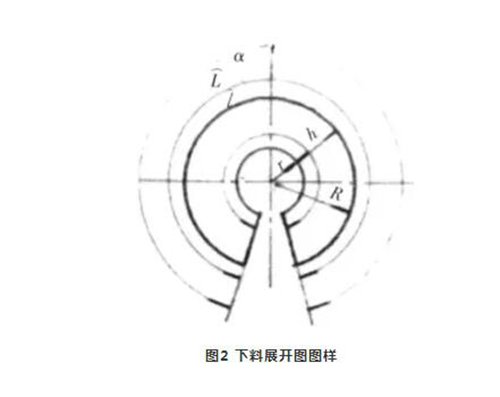

下料展開圖圖樣

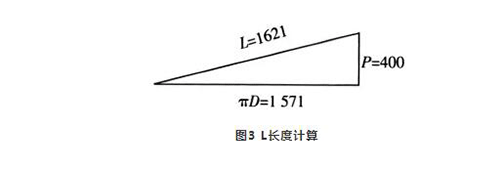

L長度計算

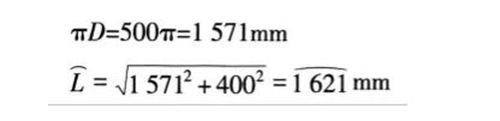

螺旋為均勻上升，L長度與螺旋外徑D的展開長度和螺旋節距P成三角形關系。

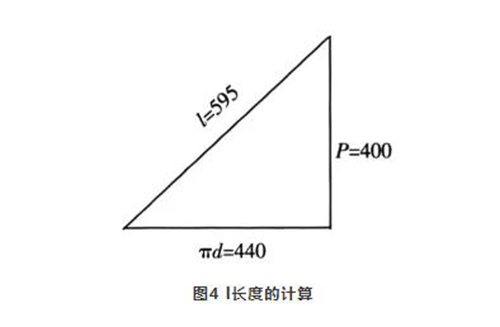

l長度的計算   LS螺旋輸送機用途及參數詳解

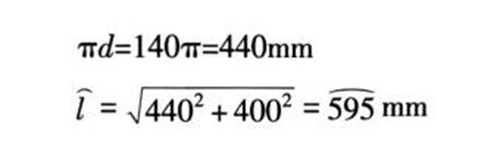

螺旋為均勻上升，l長度與螺旋內徑d的展開長度和螺旋節距P成三角形關系。

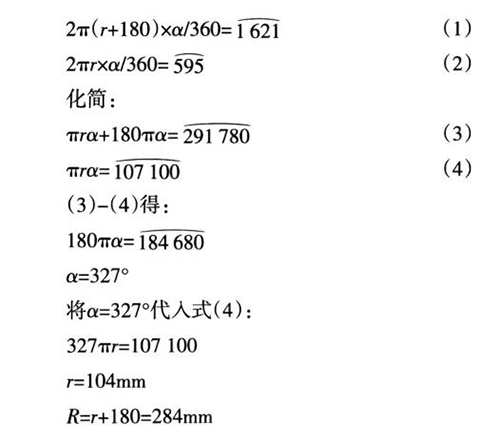

下料展開圖α、r、R的計算，根據圖5，已知L、l、h列方程：

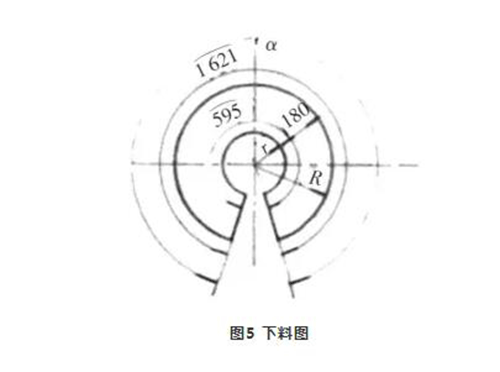

按R、r、α數據畫出下料圖(圖5)。
