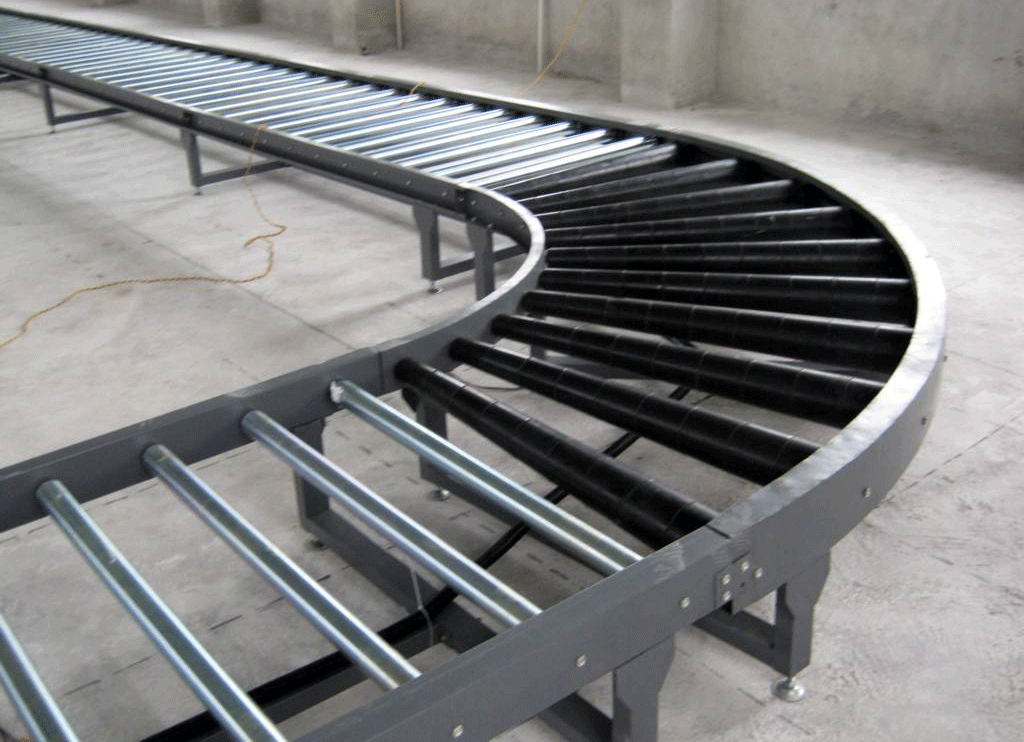

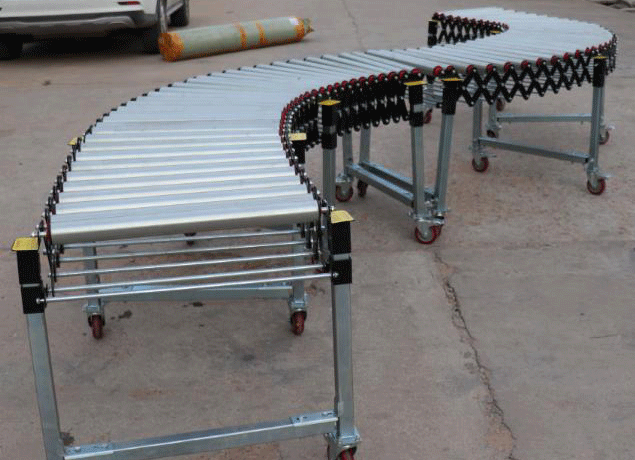

90°轉彎、爬坡	直線型	S型小轉彎

產品參數

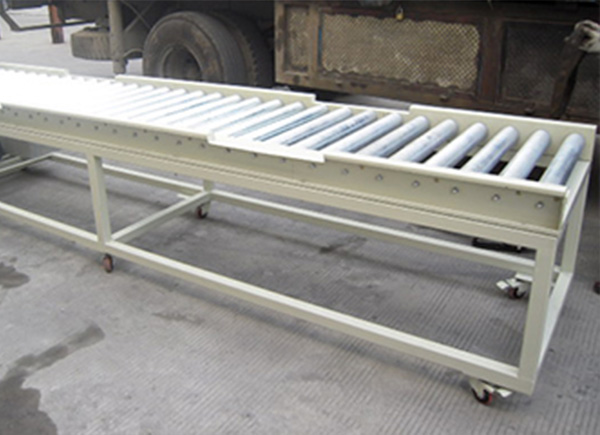

名稱：動力滾筒輸送線；

寬度：600mm/800mm/1000mm/1200mm；

高度：600mm-800mm/700mm-1200mm/800mm-1600mm（可定制）；

收縮或拉伸能力：450mm-1200mm/500mm-1500mm（一單元）；

伸縮臂：高碳鋼沖壓（鍍鋅）增加承重能力限位器；

框架材質：方形加厚碳鋼；

承重能力：80kg；

電機：中大電機，功率90W

腳輪：5寸萬向輪剎車裝置；

支持：支持非標定制；

產品細節

1、承重大

適用于各類箱、托盤、卡板等重型貨物；

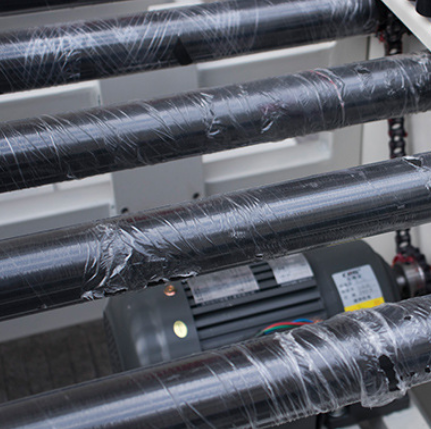

2、包膠滾筒

包膠滾筒可增加摩擦力，增強耐磨性，還可以防止刮花產品；

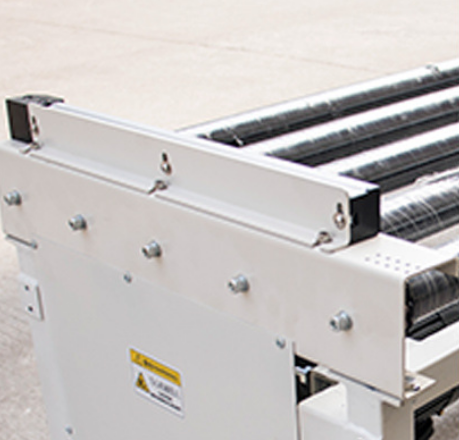

3、護邊支架

護邊采用3.0厚度鋼板，激光折彎烤漆而成，孔位置精準，防銹性能好，扎實經久耐用，不易變形，支架由剛才燒焊而成。

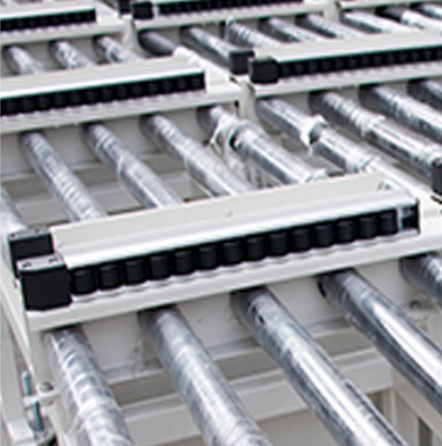

4、鋁合金滑軌

滑軌安裝便捷，便于物品流暢便捷利索，防止產品的掉落，轉動靈活，提高效率。

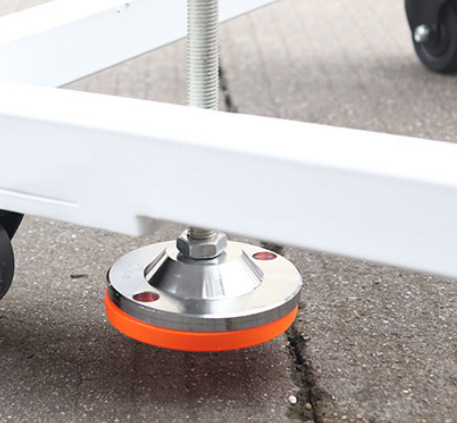

5、重型腳環

全碳鋼鐵腳環，實心固定重型腳環，較高的承重力，可垂直升降調節，產品穩定平衡度好。

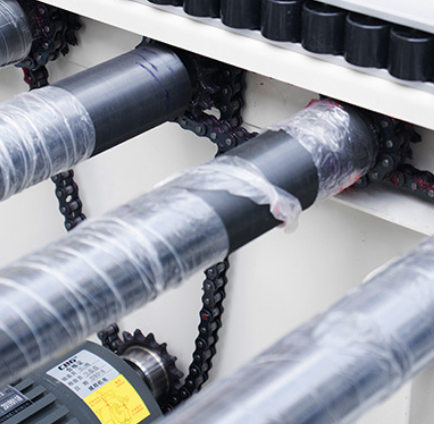

6、優質鏈條

一般采用5分、6分優質鏈條，鏈條松緊度按標準，可單排鏈和雙排鏈傳動，可按照客戶要求定制。

適用范圍

廣泛應用于港口、碼頭、車站、機場、倉庫、礦山、郵電、電器、輕工、食品等行業，適用于貨物的運輸和裝卸，大大縮短了人工搬運物料的距離，提高了工作效率，降低了勞動強度，降低了貨物的損壞率，縮短了裝卸時間。

主要生產

動力滾筒輸送機，鏈板輸送機，皮帶輸送機，滾軸輸送機，網帶，不銹鋼網帶，網帶輸送機，清洗機網帶，洗碗機網帶，烘干機網帶，食品網帶（食品網帶在噴蛋機的應用效達），餅干機網帶，速凍網帶，一字型網帶，乙型網帶，菱形網帶，螺旋網帶，人字網帶，長城網帶，高溫網帶，金屬網帶，滲碳網帶，淬火爐網帶，玻璃網帶（玻璃網帶的種類再次介紹上海效達），耐高溫網帶，鏈板，鏈條等。

產品性能及作用

多功能卸貨神器，可360°旋轉、伸縮自由、高低可調；動力滾筒線，用于輸送工廠的半成品和成品的輸送，節省大量的人力、物力，方便快速，提高作業效率。

動力滾筒輸送機文檔簡介

動力式滾筒輸送機的應用范圍較皮帶式輸送機更廣。可應用于儲積、分歧、合流及較重的負載。另外也廣泛使用于油污、潮濕及高、低溫的環境。這些應用可以不同驅動型式的滾筒輸送機來符合需求。以下將介紹各種驅動方式：

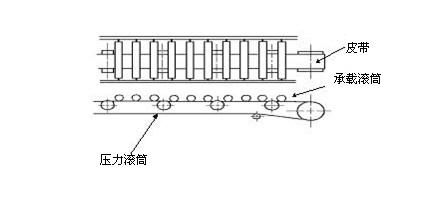

1、 平皮帶驅動滾筒

平皮帶驅動滾筒輸送機的構造與皮帶式輸送機的構造非常類似，只是在皮帶上方裝有一列承載滾筒，及下方裝有調整松緊之壓力滾筒。

平皮帶驅動滾筒

承載滾筒的選擇與間隔大小，與重力式滾筒相同。壓力滾筒位于兩承載滾筒之間，可上下調整，以增減皮帶的驅動力。如輸送紙箱在分歧點的區域，必須調高壓力滾筒，以增加對負載的驅動力。一般來說，壓力滾筒的調整，是使皮帶的張力達到最小，且能維持負載的移動。因為皮帶的寬度與實際輸送物品的表面無關，因此可使用較窄的皮帶。而皮帶寬度的決定，是由有效的皮帶拉力及每英吋寬度的負載能力而定，最大的皮帶寬度是由端部滾筒及驅動單元的間隙而定。

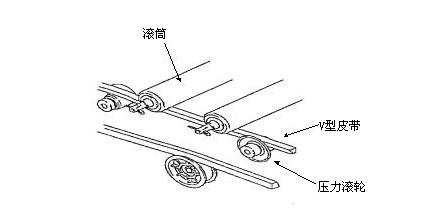

2、 V 型皮帶驅動滾筒

V 型皮帶的驅動方式與平皮帶驅動方式相同，只是將平皮帶換成 V 型皮帶，壓力滾筒換成壓力滾輪，安裝于骨架的側邊。V 型皮帶主要是用于較輕負載及較短的輸送機，最好要使用一體成形之整圈 V 型皮帶，如使用搭接的方式，則強度及壽命較差。

V 型皮帶驅動滾筒，很適合用于轉彎及接合的部分。因為 V 型皮帶可沿著曲線彈性變形。而且使用相同的動力及 V 型皮帶，除可驅動直送模塊，并可帶動轉彎及接合模塊。

V 型皮帶驅動滾筒

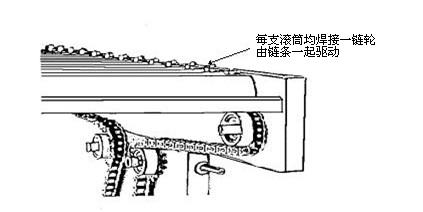

3、 鏈條驅動滾筒

鏈條驅動滾筒輸送機可應用于較嚴格的工作條件，重負載、油污、潮濕的環境，及較高或較低的溫度。鏈條驅動分為兩種型式，連續式及滾筒到滾筒的方式。連續式的成本較低，但應用的限制條件較多。

(a) 連續式

連續式鏈條驅動滾筒是使用單一鏈條驅動附有鏈輪之滾筒（每支滾筒只焊接一鏈輪）。因只使用單一鏈條，故每支滾筒的鏈輪，只有幾齒與鏈條接觸，因此不適合用于輸送較重的負載，也不適合應用于需起動、停止頻繁的情況。鏈輪的大小，會影響滾筒的間隔。如需要較小的的滾筒中心距時，可使用倍寬度的鏈條，配合交錯排列的鏈輪；或是在每兩個驅動滾筒之間，置一惰輪滾筒。但驅動馬達部分應置于輸送機的輸出端。

鏈條驅動滾筒

(b) 滾筒對滾筒型式

滾筒對滾筒型式的構造，是在每支滾筒上焊有兩個鏈輪，鏈條是以交錯的方式，連接一對對的滾筒。如此使得每支滾筒上的鏈輪與鏈條有較大的接觸弧角，而具有較大傳動力。因為鏈條的拉力及松弛會累積，所以此型輸送機的長度有限制。一般連續鏈條圈數不要超過 80 圈。如將驅動單元置于輸送機中心，則可兩邊各 80 圈，而可達總數 160 圈。至于保養方式，可以手動轉動滾筒定期潤滑鏈條。如速度超過 45 m/min，或是在較高溫度的環境，則需安裝自動鏈條潤滑裝置。

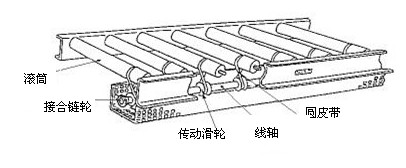

4、 圓皮帶驅動滾筒

圓皮帶驅動輸送機是利用馬達帶動線軸，再經由線軸上的圓皮帶驅動每支滾筒，利用萬向接頭接合各模塊傳動線軸，則線軸可用于驅動轉彎模塊、分歧模塊等，而不需另裝馬達。圓皮帶滾筒輸送機其線軸的傳動方式除了安靜、干凈、安全的優點外，由于線軸的銜接容易，且動力傳遞距離長，配合鋁擠型支架后，尤適于模塊化。

圓皮帶驅動滾筒

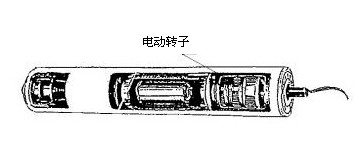

5、電動滾筒

電動滾筒本身擁有動力，故不需任何傳動的設備，使輸送線更簡單、安全、潔凈。一般使用于動?？刂祁l繁的場合，且由于其價格昂貴，故在實際使用時，每隔幾支沒有動力的滾筒，才裝置一支電動滾筒。
